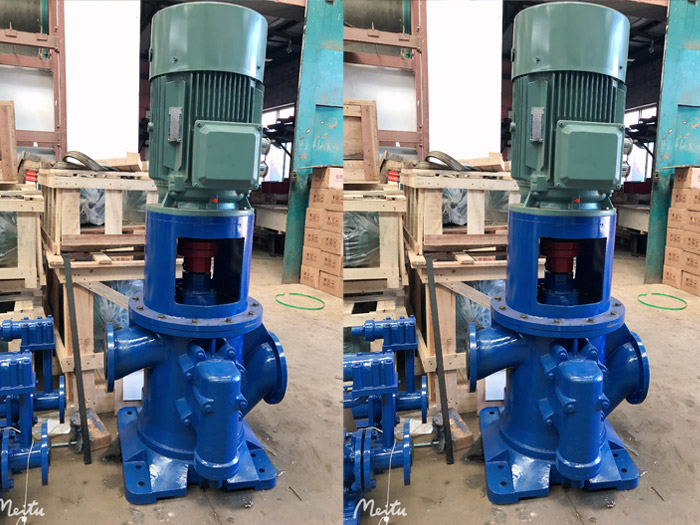

3GL型螺桿泵（立式）

3GL型螺桿泵用途：用來輸送溫度≤150℃、粘度3-760cSt、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。適用壓力范圍：0.6-2.5Mpa;螺桿泵,單螺桿泵,立式螺桿泵適用流量范圍:0.6-123m3/h。主要應用于燃油輸送、液壓工程、船舶工程，石化及其他工業。

產地：河北省>滄州>泊頭市

供應商：泊頭市鴻海泵業有限公司

技術服務熱線：

0317-8296493 8296492 8296495 8296494

3GL型螺桿泵（立式）詳細內容介紹

● 用途：
    用來輸送溫度≤150℃、粘度3-760cSt、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。
    適用壓力范圍：0.6-2.5Mpa;
    適用流量范圍:0.6-123m3/h。
    主要應用于燃油輸送、液壓工程、船舶工程，石化及其他工業。
● 應用范圍：
    1、介質為直線連續輸送、無攪拌、無脈動。
    2、振動小，噪音低。
    3、壓力高、效率高。
    4、結構簡單、拆裝方便。
    5、體積小，重量輕。
    6、磨損輕微，壽命長。
● 結構形式：
    一般采用機械密封。泵通過爪型聯軸器由電動機驅動。從主軸外伸端向泵年，為順時針旋轉。
● 材質：
    主、從螺桿16MnCrS5,40Cr,45,38CrMoALA
    泵體：HT200,QT450-10,ZCuSn10Pl,ZG270-500
● 3G型通用螺桿泵按泵的用途分類共分為5個系列

系列代號	主要用途	性能范圍
系列代號	主要用途	流量 m3/h	壓力 MPa
3G	輸送3-20oE潤滑油, 溫度≤80℃,Lub oil visc3-20oE;temp≤80℃	0.6-570	2.5
3GR	輸送3-50oE重質燃油，溫度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃	0.6-570	2.5
3GR	輸送1.2-5oE輕質燃油, 溫度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃	0.6-570	1.6
3GW	輸送高溫加熱燃油, 溫度≤150℃,High temp feul heated oil;temp≤150℃	0.6-363	1.6
3GN	輸送100oE高粘度油料, 溫度≤80℃,High visc oil 100oE;temp≤80℃	0.6-636	2.5

　● 3G型三螺桿泵性能參數表

型號	排出壓力 P MPa	流量 Q		轉速n r/min	必需汽蝕余量 rm	效率η %	電動機
型號	排出壓力 P MPa	m³/h	L/min	轉速n r/min	必需汽蝕余量 rm	效率η %	功率kw	型號
25×4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10	1450	4	60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26	2900	4.5	69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20	1450	4.5	61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53	2900	5	69	4	Y112M-2
36×4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40	1450	4.5	66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100	2900	5	72	7.5	Y132S2-2
42×4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70	1450	5	73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166	2900	5.5	72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99	1450	5	74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217	2900	5.5	75	15	Y160M2-2
60×4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245	1450	5	74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525	2900	5.5	77	37	Y200L2-2
70×2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70×4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
70×4-46	2.5	23.5	392	1450	5	79	30	Y200L-4
80×2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80×4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
80×4-46	2.5	35	590	1450	5.5	78.1	45	Y225M-4
100×2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100×4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
100×4-46	2.5	70	1165	1450	5.5	78.5	75	Y280S-4
S100×3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120×3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4
