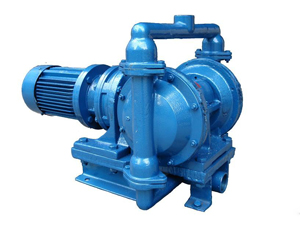

DBY電動隔膜泵

DBY電動隔膜泵是為目前國內較新穎的一種化工泵類，結構簡單、拆修方便、送液穩定、振動小、噪聲低、自吸能力強、輸送液體粘度高，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

產地：河北省>滄州>泊頭市

供應商：泊頭市鴻海泵業有限公司

技術服務熱線：

0317-8296493 8296492 8296495 8296494

DBY電動隔膜泵詳細內容介紹

電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，我單位目前生產的電動隔膜泵產品設計均參考美國abel公司樣機，dby型隔膜泵適用于低壓，即出口壓力≤3k9f／cm2的場合。

性能特點：
一、不需灌引水，自吸能力達7米以上。
二、通過性能好，直徑在1 0毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開，所以介質_不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
四、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠，電機分為普通式和防爆式兩種。

主要用途：
泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。糖漿
油漆、顏料、膠水、粘合劑、
各種瓦、瓷、磚器及陶瓷釉漿
各種磨料、腐蝕劑、清洗油垢
各種劇毒、易燃、易揮發液體
各種污水、水泥灌漿及灰漿
各種強酸、強堿、強腐蝕液體
各種粘稠漿、乳化液、各種軟膏化裝品
各種固液分離設備的前級送壓裝置

主要技術參數

型號	流量 m3/h	揚程 m	吸程 m	電機功率 KW	大允許通過顆粒直徑mm
DBY-10	0.5	30	3	0.37	1
DBY-15	1	30	3	0.5	1
DBY-25	3.5	30	7	1.5	2.5
DBY-32	4	30	7	1.5	3.5
DBY-40	5.5	30	7	1.5	4.5
DBY-50	8.5	30	7	2.2	8
DBY-65	10	30	7	2.2	8
DBY-80	14	30	7	4	10
DBY-100	16	30	7	4	10

規格一覽表

型號

入口

出口

連接方式

泵體材質

inc

NPT

BSPT

ANSI 法蘭

DIN 法蘭

鑄鐵 Z

鋁合金 L

不銹鋼 B

塑料 En S

襯膠 ZCJ

DBY-10

3/8

●

DBY-15

1/2

●

DBY-25

●

DBY-40

1½

●

DBY-50

●

DBY-65

●

主要外型尺寸

型號	A	B	D	n-φd	L	H1	H2
DBY-10	456	342	190	4-φ16	650	370	50
DBY-15	456	342	190	4-φ16	650	370	50
DBY-25	537	455	210	4-φ16	1060	480	60
DBY-40	537	455	210	4-φ16	1060	480	60
DBY-50	800	380	380	4-φ18	1510	700	85
DBY-65	800	380	380	4-φ18	1510	700	85

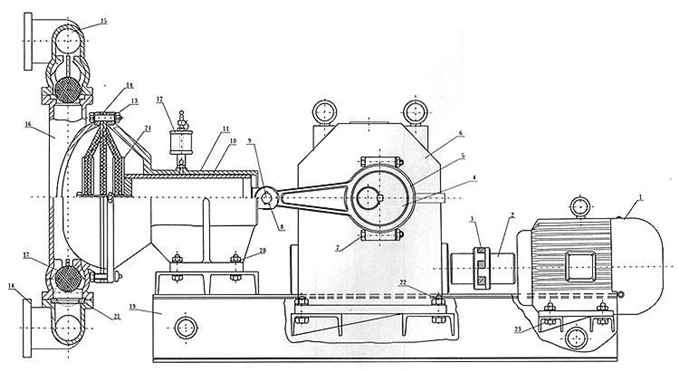

產品結構圖

二、主要零件名稱及材質

編號	名稱	材質	數量
1	電機		1
2	聯軸器	HT200	2
3	六角彈性塊	氯丁橡膠	1
4	偏心輪	HT250	2
5	連桿	ZG	2
6	減速箱		1
7	螺栓	Q235-A	4
8	開口銷	Q235-A	2
9	活塞銷	A3	2
10	活塞	無縫管兩端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡膠氯丁橡膠	4
15	出水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
16	泵體	鋁合金	2
		鑄鐵
		不銹鋼
		襯膠
17	閥球	不銹鋼	4
18	進水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
19	底座	HT200 槽鋼	1
20	螺栓	Q235-A	8
21	閥口座	氯丁橡膠丁晴橡膠	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	壓板	A3	4
