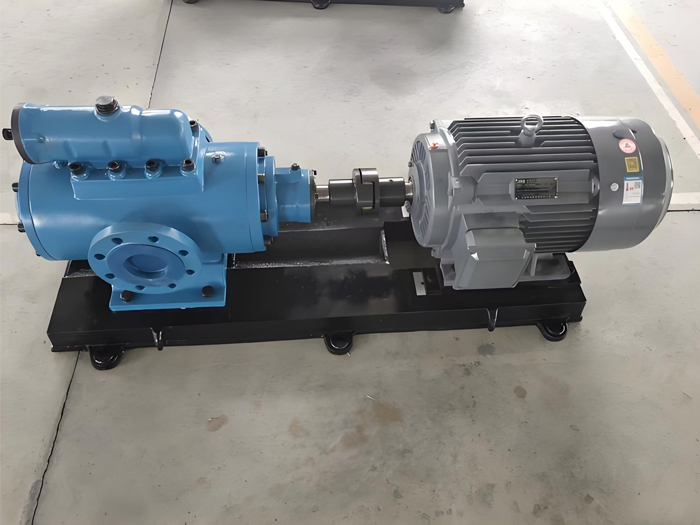

2GC型雙螺桿泵

雙螺桿泵,螺桿泵,2GC雙螺桿泵優點：1、輸送液體平穩、無脈動、無攪拌、振動小、噪音低。2、有很強的自吸性能，多相混輸時，含氣率不高于80%，含沙量不高于500g/m3。

產地：河北省>滄州>泊頭市

供應商：泊頭市鴻海泵業有限公司

技術服務熱線：

0317-8296493 8296492 8296495 8296494

2GC型雙螺桿泵詳細內容介紹

● 雙螺桿泵優點
1、輸送液體平穩、無脈動、無攪拌、振動小、噪音低。
2、有很強的自吸性能，多相混輸時，含氣率不高于80%，含沙量不高于500g/m3.
3、外置軸承結構，采用獨立潤滑，可以輸送各種非潤滑性介質。
4、采用同步齒輪驅動，二轉子之間不接觸，即使短時間空轉也無妨。
5、泵體帶有加熱套，可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質（一般顆粒直徑小于0.12-0.2mm）
6、正確的選用材料，甚至可以輸送很多有腐蝕性的介質。
7、雙吸式結構，轉子上沒有軸向力。
8、軸端采用機械密封或波紋管機械密封，具有壽命長、泄漏少、適用范圍廣的特點。
● 2GC雙螺桿泵性能范圍
1、工作壓力4.0MPa
2、流量范圍 1～1000m3/h
3、溫度范圍-20～120℃
4、介質粘度 1～3000mm2/s，降低轉速可達到106mm2/s
介質粘度對雙螺桿泵性能影響較大，泵的名義排量是指在特定粘度條件下的排量，為_泵能在較_率下工作，在試驗不充分時，建議按下列粘度條件選擇轉速：
介質粘度cSt 　　　　　轉速r/min
＜400 　　　　　　　　1500
400 ～1200 　　　　　　 1000
1200～3600 　　　　　　 750
對于粘度_的介質，所應選用的轉速和驅動電機功率，請與制造廠聯系.
● 應用舉例
1、油田：用作油、氣、水、微量細小固相顆粒等多相混輸泵及原油輸送泵。
2、造船業：用作船用裝載泵，船底掃艙及污水處理，主機潤滑泵，燃料油泵。
3、石油化學工業：用作各種樹脂、顏料、石蠟、油漆、油墨、乳膠、各種油品、原油、重油等裝載和運輸泵。
4、熱電廠：用作重油、原油輸送泵，主機潤滑油泵。
5、食品工業：用作灑精、蜂蜜、糖漿、果汁、動植物油、牛奶、漿油輸送泵。

● 型號及代碼說明

2W.W	H	6.1	64	B	Ⅱ
系列代碼	多相混輸型	規格代碼	螺旋導程	密封代碼	材料代碼

1、系列代碼說明
2W.W：臥式，外置軸承式
2W.N：臥式，內置軸承式
2、規格代碼說明
規格代碼反映泵的尺寸大小，工作能力范圍，代碼大，一般尺寸大，壓力也高。詳見技術特性表。
3、密封代碼說明
J：一般機械密封
B：金屬波紋管機械密封
4、材料代碼說明
Ⅰ：一般工程結構鋼為主。
Ⅱ：馬氏體耐蝕鋼為主。
Ⅲ：奧氏體耐蝕鋼為主。

主要零部件材料選用表

材料類別零件名稱	Ⅰ	Ⅱ	Ⅲ
泵體	20	0Crl3	0Crl8Ni9
主、從動軸	45	3Crl3	lCrl8Ni9
螺套	38CrMoAl	3Crl3	lCrl8Ni9
襯套	QT600-3	ZGlCrl3	ZG0Crl8Ni9

如需要選用其它材料時，請與制造廠協商。
●　選用泵應考慮的主要事項
1、介質的潤滑性，清潔度、腐蝕性。
2、介質的粘度，溫度。
3、介質進、出口壓力，安裝高度。
4、使用場合的防爆要求。
5、訂貨時請注明規格、型號、設計使用壓力、轉速、介質粘度、溫度、電機防爆級別、介質名稱。
如：2W.W5.0-64-J-1,1.0MPa,980r/min。
介質：粘度： 500cSt,80℃,EXd2BT4
介質：重質燃料油。
希望選擇時留有_的富裕量，以確何安全可靠。
● 2W.W型雙螺桿泵性能參數表

型號規格	壓力 MPa	1450r/nin								950r/min				720r/min
		30cSt		75cSt		150cSt		300cSt		450cSt		750cSt		1500cSt		2500cSt
		m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw
2.5-15	0.6	2.4	1.5	3	2.2	3.2	2.2	3.3	2.2	1.8	1.5	1.8	2.2	1.3	2.2	1.3	2.2
2.5-15	1.0	1.7	2.2	2.6	2.2	2.9	3	3.1	3	1.7	2.2	1.7	2.2	1.2	2.2	1.2	2.2
2.5-20	0.4	3.9	1.5	4.3	1.5	4.4	2.2	4.5	2.2	2.6	1.5	2.6	2.2	1.9	2.2	1.9	2.2
2.5-20	0.6	3.4	1.5	4	2.2	4.2	2.2	4.3	2.2	2.5	2.2	2.5	2.2	1.8	1.5	1.8	2.2
2.8-18	0.6	4.3	2.2	4.8	2.2	4.9	3	5	3	2.9	2.2	2.9	3	2.1	3	2.1	3
2.8-18	1.0	3.7	3	4.4	4	4.7	4	4.8	4	2.7	3	2.7	3	2	3	2	4
2.8-24	0.4	6.3	2.2	6.6	2.2	6.7	3	6.8	3	4	2.2	4	3	2.9	2.2	2.9	3
2.8-24	0.6	5.9	2.2	6.4	4	6.5	4	6.6	4	3.8	3	3.8	3	2.7	3	2.7	3
3.1-22	0.6	7.7	3	8.2	4	8.3	4	8.4	4	5	3	5	4	3.7	3	3.7	4
3.1-22	1.0	7	4	7.8	5.5	8	5.5	8.1	5.5	4.8	4	4.8	5.5	3.5	4	3.5	5.5
3.1-30	0.4	11.1	3	11.4	3	11.5	4	11.6	5.5	6.9	3	6.9	4	5.1	3	5.1	4
3.1-30	0.6	10.6	4	11.1	5.5	11.3	5.5	11.4	5.5	6.7	4	6.7	5.5	4.9	4	4.9	5.5
3.2-18	1.6	-	-	4.8	7.5	5.8	7.5	6.3	7.5	2.4	5.5	2.4	5.5	0.9	4.0	0.9	5.5
	2.0	-	-	4.2	7.5	5.5	7.5	6.1	11	2.3	7.5	2.3	7.5	0.9	4.0	0.9	5.5
	2.5	-	-	3.4	11	5.0	11	5.8	11	2.1	7.5	2.1	7.5	0.8	5.5	0.8	5.5
3.2-24	1.0	5.5	5.5	7.6	7.5	8.4	11	8.7	11	4.6	5.5	4.6	5.5	2.7	5.5	2.7	5.5
	1.25	4.6	7.5	7.2	11	8.2	11	8.5	11	4.5	5.5	4.5	7.5	2.6	5.5	2.6	7.5
	1.6	3.4	7.5	6.7	11	7.8	11	8.3	11	4.3	7.5	4.3	7.5	2.5	5.5	2.5	7.5
3.2-30	0.6	9.7	5.5	11	5.5	11.5	5.5	11.7	7.5	6.8	5.5	6.8	5.5	4.3	5.5	4.3	5.5
3.2-30	1.0	8.0	7.5	10.2	7.5	10.9	7.5	11.2	7.5	6.5	5.5	6.5	5.5	4.3	5.5	4.3	5.5
3.2-44	0.4	16.4	5.5	17.5	7.5	17.9	7.5	18.1	7.5	11.2	4.0	11.3	5.5	8.0	4.0	8.0	4.0
3.2-44	0.6	15.2	7.5	17	7.5	17.4	7.5	17.6	7.5	10.9	5.5	11	5.5	7.8	5.5	7.8	5.5
3.4-24	1.6	-	-	7.4	11	9	11	9.8	11	5.7	7.5	5.7	7.5	4.3	7.5	4.3	11
	2.0	-	-	6.5	11	8.5	11	9.5	15	5.5	11	5.5	11	4.1	7.5	4.1	11
	2.5	-	-	5.3	15	7.8	15	9.1	15	5.1	11	5.1	11	3.9	11	3.9	11
3.4-30	1.0	8.3	7.5	11.4	7.5	12.4	11	12.9	11	7.6	7.5	7.6	7.5	5.6	7.5	5.6	7.5
	1.25	6.9	11	10.7	11	12.1	11	12.6	11	7.4	7.5	7.4	11	5.5	7.5	5.5	11
	1.6	5	11	9.9	11	11.5	11	12.3	15	7.1	11	7.1	11	5.3	7.5	5.3	11
3.4-40	0.6	14.8	5.5	16.8	7.5	17.5	7.5	17.8	11	10.6	7.5	10.6	7.5	7.8	7.5	7.8	7.5
3.4-40	1.0	12.2	11	15.5	11	16.6	11	17.2	11	10	7.5	10	7.5	7.4	7.5	7.4	7.5
3.4-56	0.4	21.8	5.5	23.2	7.5	23.7	7.5	24	11	14.3	5.5	14.4	7.5	10.5	5.5	10.5	7.5
3.4-56	0.6	20.2	7.5	22.5	11	23.1	11	23.4	11	13.8	7.5	13.9	7.5	10.1	7.5	10.1	7.5
4.0-26	1.6			12.4	15	14.6	15	15.7	18.5	9.3	11	9.3	15	7	11	7	15
	2.0			11.2	15	13.9	18.5	15.3	22	9	15	9	15	6.8	15	6.8	15
	2.5			9.6	18.5	13.1	22	14.8	22	8.6	15	8.6	15	6.6	15	6.6	15
4.0-32	1.0	13.9	11	18.2	15	19.6	15	20.3	15	12.2	11	12.2	15	9.1	11	9.1	11
	1.25	12	15	17.3	15	19.1	15	20	18.5	11.9	11	11.9	15	8.9	11	8.9	15
	1.6			16.1	18.5	18.4	18.5	19.5	22	11.5	15	11.5	15	8.6	11	8.6	15
4.0-44	0.6	24.6	11	27.4	11	28.3	11	28.8	15	17.3	11	17.3	11	12.8	11	12.8	11
4.0-44	1.0	21.1	15	25.7	15	27.2	15	27.9	18.5	16.6	11	16.6	15	12.3	11	12.3	15
4.0-64	0.4	37.2	11	39.1	11	39.8	11	40.1	15	24.1	11	24.2	11	17.8	11	17.8	11
4.0-64	0.6	35	11	38	15	38.9	15	39.4	18.5	23.5	11	23.7	11	17.3	11	17.3	11
4.5-30	1.6	17.4	18.5	22.3	22	24	22	24.8	30	14.9	18.5	15	18.5	11.1	18.5	11.2	18.5
	2.0	15.1	22	21.3	30	23.4	30	24.4	30	14.5	22	14.6	22	10.9	18.5	11	22
	2.5	12.3	30	20	30	22.6	30	23.9	30	14.2	22	14.3	22	10.6	18.5	10.6	22
4.5-40	1.0	29.1	18.5	32.4	18.5	33.5	22	34	22	20.5	18.5	20.6	18.5	15.3	15	15.3	18.5
	1.25	27.5	18.5	31.6	22	33	30	33.7	30	20.2	18.5	20.3	22	15	18.5	15.1	22
	1.6	25.3	30	30.6	30	32.3	30	33.2	30	19.9	22	20	22	14.7	18.5	14.8	22
4.5-52	0.6	41.8	15	43.9	15	44.6	18.5	45	22	27.3	15	27.4	18.5	20.3	15	20.3	15
4.5-52	1.0	38.9	22	42.4	22	43.6	30	44.2	30	26.6	18.5	26.7	18.5	19.7	15	19.7	18.5
4.5-72	0.4	57.3	15	58.8	15	59.3	18.5	59.6	22	36.1	15	36.2	15	26.9	15	26.9	18.5
4.5-72	0.6	55.5	18.5	57.7	22	58.5	22	58.9	22	35.5	22	35.6	18.5	26.3	18.5	26.3	22
5.0-28	2.5	17.3	37	24.7	37	27.2	37	28.4	45	17.1	30	17.3	37	12.9	30	12.9	37
	3.2			23.1	45	26.3	45	27.9	55	16.7	37	17	45	12.7	37	12.8	37
	4.0			21.3	55	25.3	55	27.3	75	16.2	45	16.5	45	12.4	37	12.6	45
5.0-40	1.6	34.6	37	39.5	45	41.1	45	42	45	25.4	30	25.6	37	19.9	30	20	37
5.0-40	2.0	32.3	37	38.4	45	40.5	45	41.5	45	25.1	37	25.3	37	18.8	37	18.9	37
5.0-40	2.5	29.4	45	37.1	45	39.7	55	41	55	24.7	37	24.9	37	18.5	37	18.6	37
5.0-52	1.0	50.7	30	53.9	30	55	37	55.5	37	33.8	30	34	30	25.3	30	25.4	30
	1.25	49.1	30	53.1	37	54.4	37	55.1	45	33.5	30	33.7	37	25	30	25.1	37
	1.6	46.9	37	52	45	53.7	45	54.6	55	33.1	37	33.3	37	24.7	30	24.7	37
5.0-64	0.6	66.1	22	68.1	22	68.8	30	39.1	37	42.3	22	42.4	30	31.6	22	31.7	30
5.0-64	1.0	63.2	30	66.6	37	67.7	37	68.2	45	41.5	30	41.7	30	30.9	30	31	30
5.0-96	0.4	96.7	22	98.1	22	98.6	30	98.8	37	60.3	22	60.4	30	45.1	22	45.1	30
5.0-96	0.6	89.7	30	96.9	37	97.7	37	98	45	59.6	30	59.7	30	44.4	30	44.5	30
5.0-30	2.5	26.7	45	34.1	45	36.6	55	37.8	75	22.7	45	23	45	17.1	45	17.3	45
	3.2	23	55	32.5	55	35.7	75	37.2	75	22.2	45	22.5	55	16.8	45	17	55
	4.0			30.6	75	34.6	75	36.6	75	21.8	55	22.1	55	16.6	55	16.8	55
5.5-44	1.6	43	45	51.7	45	54.6	55	56	55	33.8	37	34.1	45	25.5	37	25.6	45
	2.0	39	55	49.9	55	53.6	55	55.4	75	33.2	45	33.6	55	25	45	25.2	55
	2.5	34.1	55	47.8	75	52.3	75	54.6	75	32.7	55	33.3	55	24.7	45	24.8	55
5.5-56	1.0	64.3	37	70	37	71.9	45	72.9	55	44.1	37	44.4	45	33	37	33.2	45
	1.25	61.6	45	68.8	45	71.1	55	72.2	75	43.7	37	44	45	32.7	37	32.8	45
	1.6	57.9	55	67	55	70	75	71.5	75	43.1	45	43.4	45	32.3	37	32.4	45
5.5-80	0.6	99.7	30	103	37	104	45	105	45	64	30	64.2	37	48	30	48	37
5.5-80	1.0	94.6	45	100	55	102	55	103	75	62.8	45	63.1	45	46.9	37	47	45
5.5-120	0.4	146	30	149	37	150	45	150	55	91.8	30	92	37	68.6	30	68.7	37
5.5-120	0.6	143	45	147	55	148	55	149	55	90.7	37	90.9	45	67.6	37	67.6	45
6.1-36	2.5	40.9	75	51.9	75	55.7	75	57.4	90	33	55	33.4	75	24.9	55	25	75
	3.2	35.4	75	49.5	90	54.2	90	56.6	110	32.4	75	32.9	75	24.5	75	24.7	75
	4.0			46.8	110	52.7	110	55.6	110	31.7	75	32.4	90	24	75	24.3	75
6.1-48	1.6	67.6	55	74.8	75	77.3	75	78.5	75	47.5	55	47.8	75	35.7	55	35.8	75
	2.0	64.2	75	73.3	75	76.3	75	77.8	90	47	75	47.5	75	35.2	55	35.3	75
	2.5	60	75	71.4	90	75.2	90	77.1	110	46.4	75	46.9	75	34.9	55	34.9	75
6.1-64	1.0	99	45	103	55	105	75	106	75	64.5	45	64.7	55	48.4	45	48.5	55
	1.25	96.6	55	102	75	104	75	105	90	64.1	55	64.3	75	48	55	48	75
	1.6	93.3	75	101	75	103	90	104	90	63.2	75	63.7	75	47.2	55	47.5	75
6.1-96	0.6	155	45	158	55	160	75	160	75	98	45	98	55	73.2	45	73.3	55
6.1-96	1.0	151	75	156	75	158	75	158	90	96.4	55	96.7	75	72	55	72.1	75
6.1-144	0.4	225	45	228	55	228	55	229	75	140	45	140	55	104	45	105	55
6.1-144	0.6	222	75	225	75	227	75	227	90	138	55	138	75	103	55	103	75
6.9-40	2.5	61.3	90	74	90	78.2	110	80.3	110	46.3	75	46.8	90	35	75	35.1	90
	3.2	54.9	110	71.2	110	76.6	132	79.3	132	45.6	90	46.2	110	34.5	90	34.7	110
	4.0			68	160	74.8	160	78.2	185	44.8	110	45.6	132	33.9	110	34.2	132
6.9-56	1.6	102	110	110	110	113	132	114	132	69.8	75	70.2	90	52.5	75	52.6	90
	2.0	98	132	108	132	112	160	144	160	69	90	69.6	110	51.9	90	52	110
	2.5	93	132	106	132	110	160	113	160	68.4	110	68.9	110	51.4	90	51.5	110
6.9-80	1.0	157	110	163	110	165	132	166	132	101	75	101	90	75.9	75	76	90
	1.25	154	132	161	132	164	160	165	160	100	90	100	110	75.3	90	75.4	110
	1.6	150	160	159	160	162	185	164	185	99.7	110	100	110	74.6	90	74.8	110
6.9-112	0.6	228	90	232	90	233	110	234	110	143	75	143	90	107	75	107	90
6.9-112	1.0	222	132	228	132	231	160	232	160	142	90	142	110	106	90	106	110
6.9-144	0.4	283	75	285	75	286	90	287	90	176	55	176	75	132	55	132	75
6.9-144	0.6	279	110	283	110	284	132	285	132	174	75	174	90	130	75	130	90
7.6-96	0.6	261	110	265	110	267	132	267	132	165	75	165	90	124	75	124	90
7.6-96	1.0	254	160	262	160	264	185	266	185	163	110	163	110	123	90	123	110
7.6-112	0.6	305	110	309	110	311	132	312	32	192	75	192	90	144	75	144	90
7.6-112	0.8	301	160	308	160	310	185	311	185	191	110	191	132	143	110	143	132
7.6-160	0.4	420	110	423	110	424	132	424	132	261	75	261	90	197	75	197	90
7.6-160	0.6	415	160	420	160	422	185	423	185	259	90	259	110	195	90	195	110
7.6-56	1.6	81.8	90	92.9	110	96.7	110	98.5	110	70.2	75	70.3	90	56.4	75	56.4	90
	2.0	76.7	110	90.6	132	95.3	132	97.6	132	69.4	90	69.5	110	55.9	90	55.9	110
	2.5	70.3	110	87.8	132	93.6	132	96.5	132	68.6	110	69.3	110	55.3	90	55.3	110
7.6-80	1.0	132	90	139	90	141	110	143	110	102	75	102	90	81.7	75	81.7	90
	1.25	128	110	137	110	140	132	142	132	101	90	101	110	81.2	90	81.2	110
	1.6	123	132	135	132	139	160	141	160	100	110	100	110	80.4	90	80.4	110
7.6-96	0.6	166	75	171	90	172	90	173	90	124	55	124	75	99	55	99	75
7.6-96	1.0	160	110	168	132	170	132	171	132	122	75	122	90	97	75	97	90
7.6-112	0.6	195	90	200	90	201	90	202	90	144	75	144	75	115	75	115	75
7.6-112	0.8	191	110	198	110	200	110	201	110	143	75	143	75	114	75	114	75
7.6-160	0.4	270	75	274	75	275	75	276	75	196	55	196	75	157	55	157	75
7.6-160	0.6	266	110	271	132	273	132	268	132	194	75	194	90	155	75	155	90
8.3-64	1.6	112	132	126	132	131	132	133	132	95.2	110	95.4	110	76.5	90	76.5	90
	2.0	106	132	123	160	129	160	132	160	94.3	110	95	132	75.8	110	75.8	110
	2.5	98.4	160	120	185	127	185	131	185	93.2	132	94.1	185	75	132	75	185
8.3-96	1.0	189	132	198	132	202	132	203	132	145	110	145	110	134	110	134	110
	1.25	185	132	196	160	200	160	202	160	144	110	144	110	115	110	115	110
	1.6	178	160	193	185	198	185	200	185	143	132	143	132	114	132	114	132
8.3-120	0.6	248	110	253	110	255	110	256	110	183	75	183	75	146	75	146	75
8.3-120	1.0	239	160	249	160	252	160	254	160	181	110	181	110	144	110	144	110
8.3-144	0.6	298	110	304	132	306	132	307	132	202	90	202	90	175	90	175	90
8.3-144	0.8	293	160	302	160	304	160	306	160	218	110	218	110	174	110	174	110
8.3-192	0.4	385	110	389	110	390	110	391	110	279	75	279	75	222	75	222	75
8.3-192	0.6	378	132	385	132	387	132	388	132	276	110	276	110	220	110	220	110

石油工業	化工及制藥	環境工程	礦產工程	食品工業	造紙行業
稠油輸送油氣混輸油水分離和廢油回收系統污水處理聚合物輸送	各類膏狀物各類乳狀液各類懸浮液各類含氣、含固液體各類不能受攪動和剪切的介質	各種污水輸送脫水污泥輸送絮凝劑及其化學制劑的計量投加油水分離及廢氣脫質	水煤漿設備與輸送鈦白粉、高嶺土、碳酸鈣等的生產設備給旋流體、過濾體喂料化學投加裝料及灌漿電解液處理	乳制品果汁、果泥、菜醬肉糜和調味品啤酒和釀造	原料設備涂布和著色過程化學計量造漿及廢水處理

● 編號
G	F	70	2	A
G系列單螺桿泵	過流部件材質	規格代號	泵級數（導程數）	高硬度轉子

G系列單螺桿泵性能參數

型號	排出壓力（Mpa）	_汽蝕余量（m）	介質使用特性（允許值）			常規配套方式
			粘度（mpa.s）	粒徑（mm）	纖維長度（mm）	轉速 r/min	定轉速時流量（m³/h）	配套電機型號-極數/功率（KW）
G20-1	0.6	4	56*10³	3	20	1400	2.2	Y90S-4/1.1
						910	1.4	Y90S-6/0.75
G20-2	1.2	4	56*10³	3	20	140	2.2	Y90L-4/1.5
						910	1.4	Y90L-6/1.1
G35-1	0.6	4	8*10³	5	32	1400	9.5	Y112M-4/4
						910	6.2	Y112M-6/2.2
						710	4.6	Y132S-8/2.2
G35-2	1.2	4	8*10³	5	32	1400	9.5	Y132M-4/7.5
						910	6.2	Y132M-6/4
						710	4.6	Y132M-8/3
G40-1	0.6	4	9*10³	6.5	40	960	12.2	Y132M-6/4
						710	9	Y132M-8/3
G40-2	1.2	4	9*10³	6.5	40	960	12.2	Y132M-6/7.5
						710	9	Y132M-8/5.5
G50-1	0.6	4.5	114*10³	8	50	960	24.5	Y160M-6/7.5
						710	18	Y160M-8/5.5
G50-2	1.2	4.5	114*10³	8	50	960	24.5	Y160L-6/7.5
						710	18	Y180L-8/11
G70-1	0.6	4.5	14*10⁴	10	64	710	38	Y180L-8/11
G70-2	1.2	4.5	14*10⁴	10	64	710	38	Y225M-8/22
G85-1	0.6	4.5	2*10⁵	13	80	630	67
G85-2	1.2	4.5	2*10⁵	13	80	630	67
G105-1	0.6	4.5	4*10⁵	16	100	500	107
G105-2	1.2	4.5	4*10⁵	16	100	500	107
