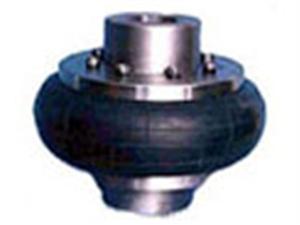

LLB冶金設備用輪胎式聯軸器

本聯軸器是一種高彈性聯軸器，聯軸器,輪胎式聯軸器,LLB冶金設備用輪胎式聯軸器具有良好的減震緩沖和軸間偏移補償性能，工作溫度—20~80攝氏度，轉遞轉矩10~20000N.M,適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件，并全拆裝方便，因為彈性元件是一整體的輪胎體，拆裝維修方便、不需潤滑、耐久可靠。

產地：河北省>滄州>泊頭市

供應商：泊頭市鴻海泵業有限公司

技術服務熱線：

0317-8296493 8296492 8296495 8296494

LLB冶金設備用輪胎式聯軸器詳細內容介紹

●本聯軸器是一種高彈性聯軸器，具有良好的減震緩沖和_的軸間偏移補償性能，工作溫度—20~80攝氏度，轉遞轉矩10~20000N.M,適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件，并全拆裝方便，因為彈性元件是一整體的輪胎體，拆裝維修方便、不需潤滑、耐久可靠。

●標準的半聯軸器結構為K型，在表示中可不再標記。

LLB型輪胎式聯軸器基本參數和主要尺寸

型號	輪胎體型號	公稱轉矩 T_{n N.m}	許用轉速 [n] r/min	軸孔直徑	軸孔長度		D	D1	H	轉動慣性 kg.m²	質量 kg
				d₁、d_2、	Y	J₁.Z 型
					L
LLB1	LTB1	10	5000	6	16	-	63	20	26	0.0003	0.4
				7
				8	20	-
				9
				10	25	22
				11
LLB2	LTB2	50		12	32	27	100	36	32	0.0035	1.5
				14
				16	42	30
				18
				19
LLB3	LTB3	100	4500	16			120	44	39	0.01	2.2
				18
				19
				20	52	38
				22
				24
LLB4	LTB4	160	4200	25	62	44	140	50	45	0.021	3.1
				28
				30	82	60
				32
				35
LLB5	LTB5	224	4000	25	62	44	160	60	51	0.028	5
				28
				30	82	60
				32
				35
				38
LLB6	LTB6	315	3600	30			185	70	58	0.07	8.1
				32
				35
				38
				40	112	84
				42
				45
LLB7	LTB7	500	3200	35	82	60	220	85	68	0.15	13
				38
				40	112	84
				42
				45
				48
				50
				55
				56
LLB8	LTB8	800	2600	40			265	100	82	0.30	22
				42
				45
				48
				50
				55
				56	142	107
				60
				63
				65
LLB9	LTB9	1250	2200	45	112	84	310	120	106	0.75	35
				48
				50
				55
				56	142	107
				60
				63
				65
				70
				71
				75
LLB10	LTB10	2500	1800	60			400	150	124	2.2	69
				63
				65
				70
				71
				75
				80	172	132
				85
				90
				95
LLB11	LTB11	5000	1600	80			450	190	140	4.4	110
				85
				90
				95
				100	212	167
				110
				120
				125
LLB12	LTB12	10000	1200	100			560	239	172	14	190
				110
				120
				125
				130	252	202
				140
				150
LLB13	LTB13	20000	1000	130			700	318	220	38	340
				140
				150
				160	302	242
				170
				180
				190	352	282
				200
